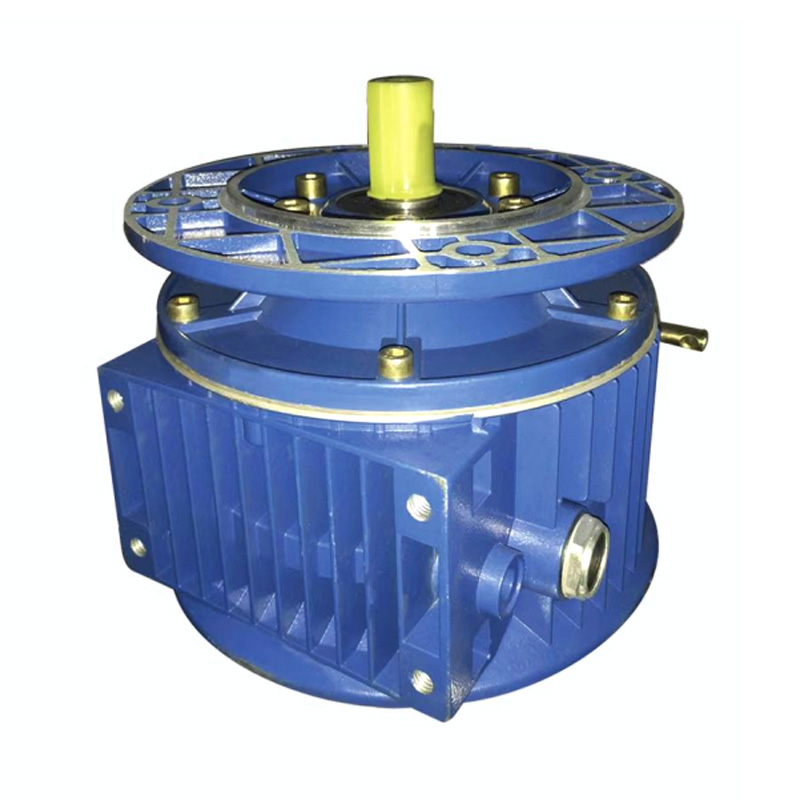

Бесконечный редуктор скорости: плавная регулировка в непрерывном диапазоне

Многие коробки передач имеют фиксированное передаточное число. Вы получаете одну выходную скорость для данной входной скорости, и все. Если вам нужна другая скорость, вы меняете коробку передач или меняете ремни. Ан бесконечный редуктор скорости работает по-другому. Это позволяет плавно регулировать выходную скорость в широком диапазоне. Поверните шкалу или переместите рычаг, и скорость будет постепенно меняться. Никаких шагов. Никаких прыжков. Не останавливайте машину для регулировки.

Редуктор с бесконечной скоростью — это широкий термин, охватывающий несколько механических конструкций. В эту категорию попадают фрикционные передачи, ременные передачи с регулируемыми шкивами, тяговые передачи и гидростатические системы. Каждый из них работает по-разному, но у них одна и та же цель: обеспечить переменную выходную скорость без необходимости использования электронного привода.

Как это работает

Возьмем распространенный тип бесступенчатого редуктора — регулируемую ременную передачу. Два шкива, каждый из которых состоит из двух половин, которые могут сдвигаться ближе или дальше друг от друга. Их соединяет широкий пояс. Когда половинки шкива раздвигаются, ремень опускается ниже в канавку. Эффективный диаметр уменьшается. Когда половинки движутся вместе, ремень поднимается выше. Эффективный диаметр увеличивается.

Измените эффективный диаметр входного и выходного шкивов одновременно, и передаточное число изменится. В редукторах с бесконечной скоростью для перемещения половин шкива используется винтовой или рычажный механизм. Оператор поворачивает ручку. Выходная скорость меняется плавно. Никаких рывков. Никаких резких изменений соотношения.

Другие конструкции достигают того же результата по-разному:

• Конструкция с фрикционным диском — колесо катится по поверхности вращающегося диска. Переместите колесо к центру для более медленной производительности. Переместите его к краю для более быстрого вывода.
• Тяговые приводы — стальные шарики или кольца передают мощность через тонкую масляную пленку. Наклон тел качения изменяет передаточное число.
• Гидростатические системы — насос переменной производительности приводит в движение гидромотор. Измените рабочий объем насоса, чтобы изменить выходную скорость.

Общие приложения

Любая машина, которой во время работы требуется регулировка скорости, может использовать бесконечный редуктор скорости. Конвейерные линии являются классическим примером. Упаковочная линия может работать медленнее для одного продукта и быстрее для другого. Оператор регулирует бесконечный редуктор скорости, пока линия продолжает двигаться. Ремень не меняется. Никаких остановок для переключения передач.

Миксеры и мешалки также приносят пользу. Жидкие жидкости хорошо смешиваются на низкой скорости. Густой пасте требуется более высокая скорость для перемещения по резервуару. Бесступенчатый редуктор скорости позволяет оператору выбирать нужную скорость, не угадывая ее.

В других местах вы найдете бесконечный редуктор скорости:

• Подача станка — регулировка скорости резания без остановки шпинделя
• Испытательное оборудование — плавно меняйте скорость нагрузки
• Стойки для намотки — поддерживайте постоянное натяжение, регулируя скорость на ходу.
• Пищевая промышленность — изменение скорости линии для разных размеров продукта

Почему стоит выбрать механическую переменную скорость

Редуктор с бесконечной скоростью конкурирует с преобразователями частоты и электронными регуляторами скорости. Так почему же стоит выбрать механический вариант? Для некоторых приложений чем проще, тем лучше.

Редуктор с бесконечной скоростью не требует никаких электрических работ. Никакого программирования. Нет панели управления. Любой оператор может повернуть ручку или переместить рычаг. Никакого обучения не требуется.

Еще одна причина – суровые условия. Электроника не любит жару, пыль, влагу и вибрацию. Редуктор с бесконечной скоростью продолжает работать, даже если ЧРП выходит из строя. Никаких печатных плат для герметизации. Нет вентиляторов, которые можно засорить.

Стоимость тоже имеет значение. Для небольших машин редуктор с бесконечной скоростью часто дешевле, чем ЧРП и совместимый двигатель. Трехфазное питание не требуется. Корпус управления не нужно покупать.

Ключевые преимущества бесконечного редуктора:

• Плавная, непрерывная регулировка без остановки машины.
• Простое механическое управление — поверните ручку, скорость изменится.
• Работает в суровых условиях, когда электроника испытывает трудности
• Снижение первоначальных затрат для приложений с меньшей мощностью

Ограничения, которые следует учитывать

Редуктор с бесконечной скоростью не является чем-то превосходным. КПД обычно ниже, чем у коробки передач с фиксированным передаточным числом. Фрикционные и ременные передачи тратят часть энергии в виде тепла. Вы платите за удобство переменной скорости и более высокий расход энергии.

Крутящий момент может стать проблемой. Многие конструкции редукторов с бесконечной скоростью передают меньший крутящий момент, чем сопоставимая коробка передач, особенно при плохих настройках передаточного числа. Очень низкие выходные скорости могут привести к снижению крутящего момента. Очень высокие скорости могут привести к перегреву.

Техническое обслуживание тоже выше. Ремни изнашиваются. Фрикционные диски нуждаются в шлифовке. Тяговые приводы требуют специальных жидкостей. Редуктор с бесконечной скоростью требует большего внимания, чем простая коробка передач.

Шум – еще один фактор. Некоторые конструкции, в частности тяговые приводы шарикового типа, воют на определенных скоростях. Прекрасно на шумной фабрике. Возможно, проблема в тихой лаборатории.

Выбор подходящего устройства

Не каждый редуктор с бесконечной скоростью подходит для каждой работы. Посмотрите, какой диапазон скоростей вам нужен. Некоторые устройства предлагают диапазон 6:1 — выходная мощность может варьироваться от одной шестой входной скорости до полной входной скорости. Другие переходят на соотношение 10:1 или даже 20:1. Больший диапазон обычно означает большую стоимость и меньшую эффективность.

Требования к крутящему моменту имеют значение. Редуктор с бесконечной скоростью, рассчитанный на легкий конвейер, не выдержит тяжелого миксера. Проверьте номинальный крутящий момент как на низкой, так и на высокой скорости.

Окружающая среда имеет значение. Ременная передача отлично работает в чистых и сухих условиях. Тяговый привод с масляной ванной лучше справляется с пылью и влагой. Гидростатическую систему можно полностью герметизировать, но она стоит дороже.

Гибкая альтернатива

Для применений, которым требуется регулировка скорости без использования электроники, стоит обратить внимание на бесконечный редуктор скорости. Это не эффективный вариант. Он требует большего обслуживания, чем фиксированная передача. Но возможность точно установить нужную скорость во время работы машины решает проблемы, с которыми не могут справиться коробки передач.
