Пресс-форма для литья под давлением автозапчастей: инструмент, который формирует металл под плохим давлением

Расплавленный алюминий поступает в стальную форму с высокой скоростью. Форма закрывается под действием тонны зажимного усилия. Металл затвердевает за считанные секунды. Форма открывается. Робот извлекает почти готовую автомобильную деталь. Ан пресс-форма для литья под давлением автозапчастей производит кронштейны, корпуса, опоры двигателя и корпуса трансмиссии путем нагнетания жидкого металла в полость из закаленной стали под давлением. Форма не является контейнером. Это прецизионный инструмент, который формирует детали сложной геометрии с толщиной стенок до нескольких миллиметров за время цикла, измеряемое секундами, для производственных циклов, охватывающих сотни тысяч деталей. Вот что необходимо знать поставщикам автомобильного уровня и покупателям компонентов.

Сталь, которая выдерживает жидкий алюминий

Расплавленный алюминий при температуре 700 градусов по Цельсию ударяется о поверхность формы с высокой скоростью. Сталь должна противостоять термопроверке, эрозии и пайке. В форме для литья под давлением автозапчастей используется инструментальная сталь для горячей обработки, обычно H13 или DIN 1.2344, закаленная до твердости от 46 до 50 HRC. Сталь сохраняет свою твердость при повышенных температурах и противостоит термической усталости, которая приводит к растрескиванию менее прочных материалов.

Проверка температуры – это предел срока службы формы. Каждый выстрел нагревает поверхность резонатора. Разделительный агент охлаждает его. Повторное термоциклирование приводит к образованию сети мелких поверхностных трещин. Производитель пресс-форм для литья под давлением автозапчастей контролирует микроструктуру стали посредством правильной термообработки и снятия напряжений. Пресс-форма с правильно обработанным H13 подвергается сотням тысяч ударов, прежде чем на отлитых деталях становится заметной термопроверка.

Покрытие поверхности матрицы продлевает срок службы. Покрытия азотирования или PVD, такие как AlCrN, создают твердый, химически инертный поверхностный слой. Покрытие устойчиво к пайке, при которой алюминий прилипает к стали и накапливается. Пресс-форма для литья под давлением автозапчастей с азотированной поверхностью полости позволяет производить более чистые детали и дольше работать между циклами очистки.

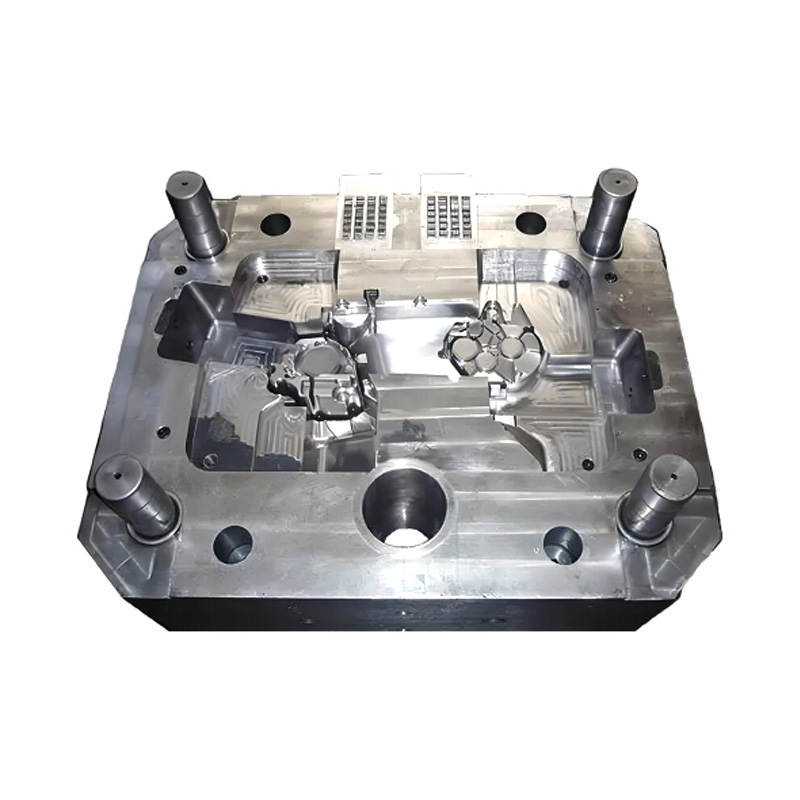

Полость, формирующая деталь

Полость – это негатив готовой детали. Каждое ребро, бобышка, отверстие и фланец выточены из стали. Производитель пресс-форм для литья под давлением автозапчастей программирует станки с ЧПУ для вырезания геометрии полости из твердых блоков инструментальной стали. Высокоскоростная обработка позволяет получить превосходную поверхность, которая уменьшает необходимость полировки.

Линия разъема — это место встречи двух половин формы. Его расположение определяет направление раскрытия формы и положение выносных линий на детали. Пресс-форма для литья под давлением автозапчастей, разработанная с линией разъема вдоль некритической кромки, не допускает попадания соединительных линий на уплотнительные и монтажные поверхности. Поверхности разъема шлифуются для предотвращения заусенцев, когда жидкий металл проникает в зазор и оставляет на детали тонкие ребра.

Углы уклона позволяют затвердевшей детали выйти из полости. Алюминий сжимается на сердечниках при охлаждении. Без тяги деталь прилипает и выталкивающие штифты проталкивают ее насквозь. Пресс-форма для литья под давлением автозапчастей с углами уклона, соответствующими глубине стенки, и сплав отделяется чисто, без деформации.

Затвор, вентиляция и охлаждение, контролирующие наполнение

Система направляющих доставляет металл в полость. Ворота — это точка входа, где бегун встречает часть. Производитель пресс-форм для литья под давлением автозапчастей проектирует расположение и размер литника таким образом, чтобы металл заполнил полость до того, как он начнет затвердевать. Слишком маленькие ворота вызывают преждевременное замораживание и короткие удары. Слишком большие ворота оставляют толстый остаток, который требует дополнительной обрезки.

Вентиляция позволяет воздуху выходить перед металлической передней частью. Захваченный воздух сжимается и нагревается, вызывая пористость готовой детали. Пресс-форма для литья под давлением автозапчастей с вентиляционными каналами и переливными карманами улавливает газ и позволяет чистому металлу заполнить полость. Вакуумные системы на высококачественных формах вытягивают воздух перед впрыском, обеспечивая практически нулевую пористость в критически важных деталях конструкции.

Охлаждающие каналы, просверленные в форме, контролируют температуру матрицы. Постоянная температура матрицы означает последовательное затвердевание. Производитель пресс-форм для литья под давлением автозапчастей проектирует контуры охлаждения, повторяющие контур полости. Горячие точки в матрице вызывают неравномерную усадку и изменение размеров. Конформное охлаждение, при котором каналы повторяют сложную форму детали, сокращает время цикла и повышает однородность детали.

Вот что необходимо пресс-форме для литья под давлением:

• Инструментальная сталь H13 закалена и снята напряжения для обеспечения стойкости к термической усталости.
• Геометрия полости обработана с углами уклона для чистого выпуска детали.
• Конструкция ворот и направляющих, которая заполняет полость перед затвердеванием.
• Каналы охлаждения, которые поддерживают равномерную температуру матрицы от выстрела к выстрелу

Системы выброса и слайда

Деталь прилипает к штампу после затвердевания. Выбрасывающие штифты выталкивают его из активной зоны. Производитель пресс-форм для литья под давлением автозапчастей размещает выталкивающие штифты на ребрах, выступах и невнешних поверхностях. Следы штифтов на уплотнительной поверхности создают пути утечки. Следы штифтов на ребре конструкции незаметны во время эксплуатации.

Ползуны и стержни образуют подрезы и внутренние ходы. Гидравлический или механический слайд вытягивает стержень из детали перед выбросом. Пресс-форма для литья под давлением автозапчастей с правильно синхронизированными направляющими позволяет изготавливать изделия сложной геометрии без вторичной механической обработки. Механизм скольжения должен свободно перемещаться при высоких температурах и противостоять истиранию при повторяющихся циклах.

Что отличает плесень, которая работает, от плесени, которая борется

Пористость – враг автомобильных деталей. Газовые поры ослабляют материал и протекают под давлением. Пресс-форма для литья под давлением автозапчастей, спроектированная с достаточной вентиляцией, контролируемой скоростью литника и надлежащим охлаждением, позволяет производить детали с небольшой пористостью. Форма — не единственная переменная, но она задает граничные условия.

Интервалы технического обслуживания пресс-форм определяют время безотказной работы. Производитель пресс-форм для литья под давлением автозапчастей, который предоставляет график технического обслуживания, запасные выталкиватели и запасные направляющие, поддерживает работу формы между плановыми ремонтами. Пресс-форма, вышедшая из строя, обходится дороже из-за потерь в производстве, чем сама форма.

Пресс-форма для литья под давлением автозапчастей берет жидкий металл и превращает его в твердый автомобильный компонент за считанные секунды. Пресс-форма работает под воздействием тепла, давления и эрозии в течение сотен тысяч циклов. Выбирайте производителя, который выбирает подходящую сталь, проектирует заполнение и охлаждение для обеспечения единообразия, а также производит выброс и направляющие для надежной езды на велосипеде. Детали будут чистыми, в соответствии со спецификациями и в срок. Это результат, который имеет значение.
