Где устанавливается пылевой дроссельный клапан в пневматических конвейерных линиях?

Системы пневматической транспортировки широко используются для транспортировки порошков и сыпучих материалов по трубопроводам, используя воздух или газ в качестве движущей силы. В этих системах несколько механических компонентов должны работать вместе, чтобы обеспечить стабильность и управляемость потока материала. Когда Литье мембранных насосов из алюминиевого сплава части используются в погрузочно-разгрузочном оборудовании и Пылевой дроссельный клапан устанавливается вдоль трубопровода, их функциональное положение и взаимодействие становятся важными факторами при проектировании системы. Понимание того, где находится пылевой дроссельный клапан в линиях пневматической транспортировки, помогает инженерам выбирать подходящие компоновки, методы управления и стратегии обслуживания, основываясь на реальных условиях эксплуатации, а не на предположениях.

Базовая структура пневматических конвейерных линий

Типичная линия пневмотранспорта состоит из узла подачи материала, оборудования подачи воздуха, трубопроводов, регулирующих клапанов и приемных устройств, таких как силосы или сепараторы. В зависимости от метода транспортировки системы могут работать под положительным давлением, отрицательным давлением или их комбинацией. Каждая конфигурация предъявляет разные требования к компонентам управления потоком.

В этой конструкции клапаны не являются просто запорными устройствами. Они используются для управления направлением материала, изоляции секций для технического обслуживания и координации перемещения материала между этапами процесса. Для этих целей часто выбирают пылевой дроссельный клапан из-за его компактной конструкции и пригодности для работы с твердыми частицами.

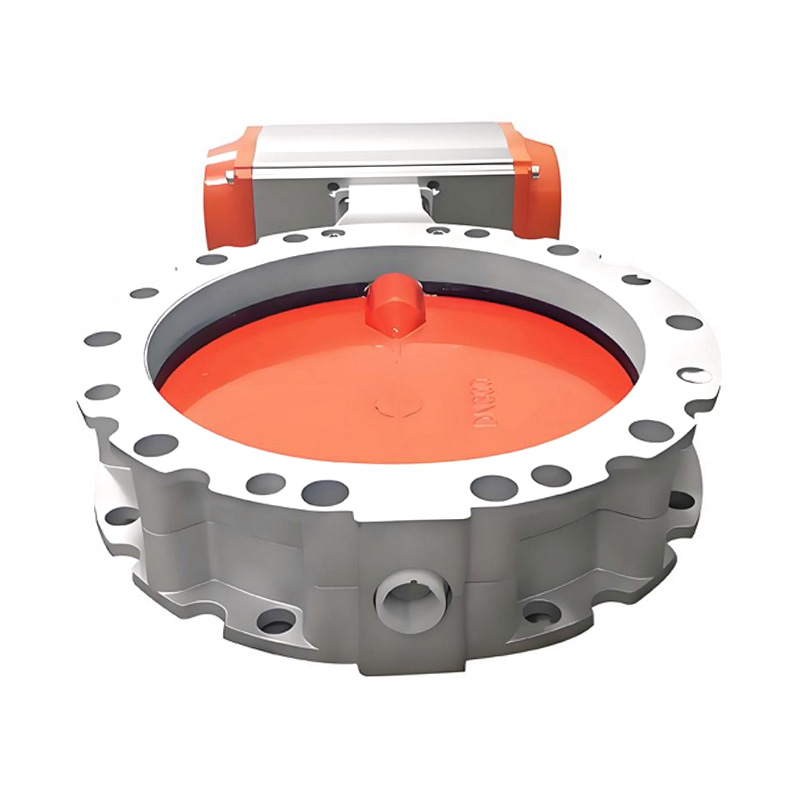

Функциональное положение пылевых дисковых затворов

Пылевые дроссельные заслонки обычно устанавливаются в точках разветвления, выпускных отверстиях или изолирующих участках линий пневмотранспорта. Их четвертьоборотный ход позволяет быстро открывать и закрывать, что способствует управлению процессом там, где требуется время и синхронизация. В отличие от некоторых линейных клапанов, дисковые затворы занимают меньше осевого пространства, что упрощает их интеграцию в существующие схемы трубопроводов.

В системах, работающих с порошками или мелкими гранулами, диск клапана вращается внутри трубопровода, контролируя прохождение материала и транспортируя воздух. Структура уплотнения и материал диска влияют на работу клапана при постоянном воздействии запыленного потока. Правильное расположение помогает уменьшить скопление материала вокруг седла клапана и обеспечивает стабильную работу.

Роль в перенаправлении материалов и изоляции

Одной из основных функций пылевого дроссельного клапана в линиях пневмотранспорта является отвод материала. В местах соединения, где материал должен быть направлен в разные пункты назначения, клапан контролирует, в какую ветвь поступает поток. Эта функция часто встречается в многосилосных системах хранения или производственных линиях, обрабатывающих различные сорта материалов.

Изоляция — еще одно ключевое применение. Во время проверки или очистки оборудования необходимо разделить секции конвейерной линии, не допуская утечки материала. Такое разделение обеспечивает пылевой дроссельный клапан, установленный перед или после критически важных компонентов. Его способность справляться с твердыми частицами делает его подходящим для таких задач, не требуя сложных конструкций клапанов.

Взаимодействие с давлением и потоком транспортировки

Пневматическая транспортировка использует разницу давления воздуха для перемещения материалов. Пылевые дроссельные заслонки должны работать в диапазоне номинального давления системы, который для многих промышленных применений обычно находится в пределах от PN1,0 до PN1,6 МПа. Положение клапана влияет на местное распределение давления, особенно когда он частично открыт.

В системах транспортировки с разбавленной фазой, где концентрация материала относительно низкая, клапан в основном контролирует поток воздуха со взвешенными частицами. В плотнофазных системах концентрация материала выше, и клапан больше контактирует с твердыми частицами. В обоих случаях правильное размещение клапана помогает поддерживать стабильные условия транспортировки и позволяет избежать чрезмерного падения давления на клапане.

Связь с отливками мембранных насосов из алюминиевого сплава

В некоторых установках пневматической транспортировки диафрагменные насосы используются для подачи материала или перемещения шламоподобных веществ перед сушкой или дальнейшей обработкой. Литые детали мембранных насосов из алюминиевого сплава часто выбираются из-за баланса прочности и веса, обеспечивающего стабильную работу насоса в системе.

Когда эти насосы работают перед или после пылевых дроссельных заслонок, становится важной координация между перекачкой и управлением клапаном. Клапан может регулировать выпуск материала после перекачки или изолировать насос во время технического обслуживания. Совместимость материалов корпуса насоса и клапана помогает поддерживать стабильное поведение при изменениях температуры и давления.

Характеристики материала и размещение клапана

Физические свойства транспортируемых материалов влияют на то, где следует устанавливать пылевые дроссельные заслонки. Мелкие порошки с низкой объемной плотностью ведут себя иначе, чем крупные частицы или частицы неправильной формы. Мелкая пыль может накапливаться на границах уплотнений, если скорость воздушного потока возле клапана снижается, тогда как более тяжелые частицы могут оказывать большее механическое воздействие на диск во время открытия и закрытия.

Размещение клапана на участках трубопровода с относительно стабильным потоком может снизить неравномерный износ. Вертикальные или наклонные участки трубы могут потребовать иных мер по сравнению с горизонтальными линиями, поскольку сила тяжести влияет на то, как частицы оседают при остановке системы. Эти факторы определяют решение о том, следует ли располагать клапан ближе к точке подачи, рядом с выпуском или в промежуточных точках управления.
